首頁 ? 產品中心 ? 龍門加工中心系列 ? ZT-L2503

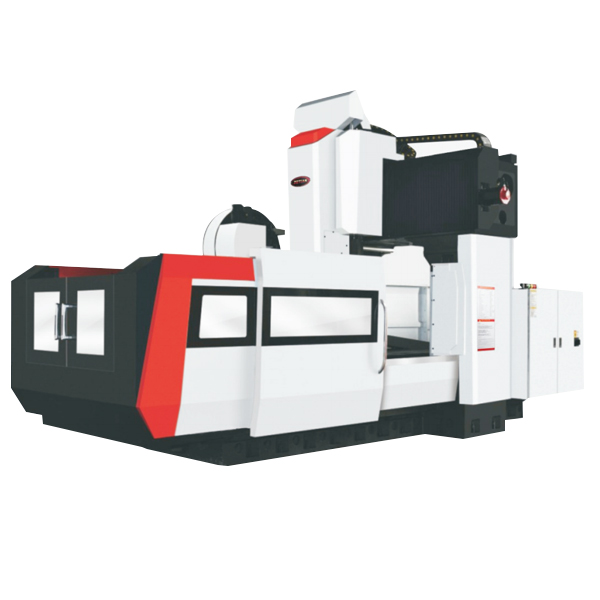

ZT-L2503

強大的切削能力與卓越的精確度和性能相結合，令銑削與鏜孔操作簡單易行。

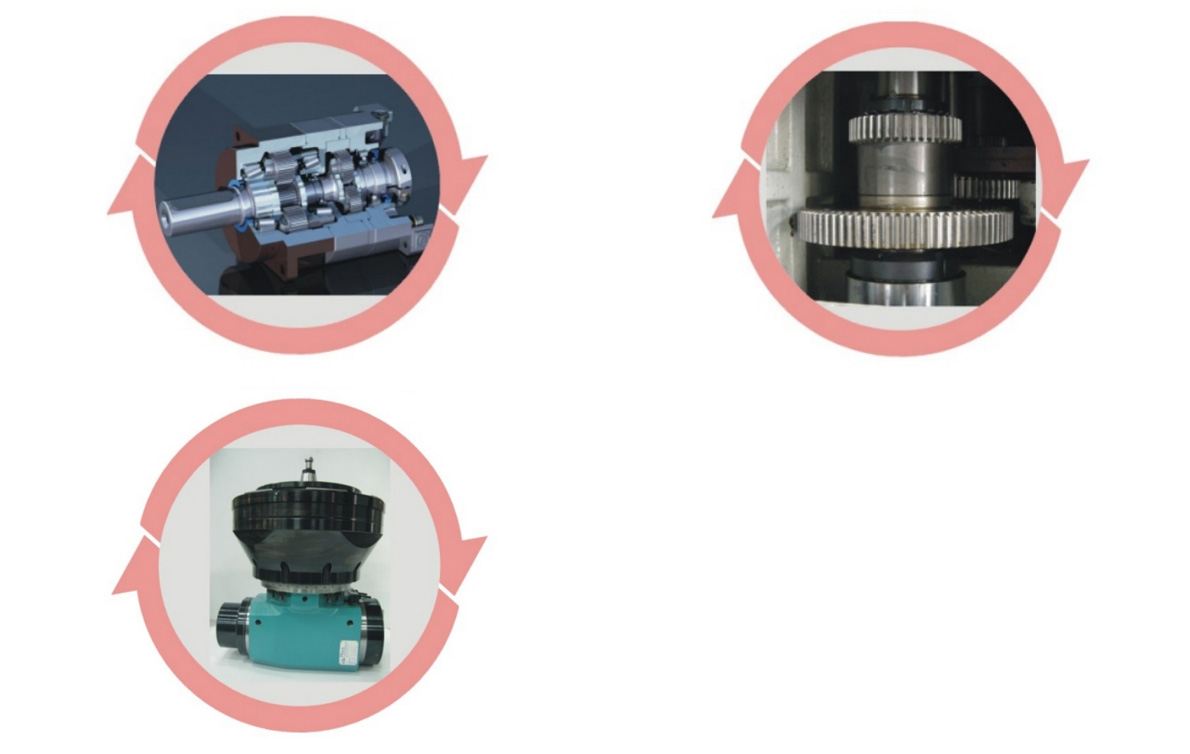

主軸頭可以選配油壓鎖緊方式的90⁰側銑頭。
機床床身，立柱，橫梁，滑鞍，主軸箱采用樹脂砂造型的高強度鑄鐵以及合理的布筋結構，剛性好，穩定性強。
主運動采用寬調速交流伺服主電機，選配ZF變速，使得主軸在低速時大扭矩輸出，適合重切削，高轉速時的恒功率適合精加工。

聯系方式

產品詳情

機械規格

型號		單位	ZT-L2203	ZT-L2503	ZT-L2505	ZT-L1502	ZT-L2503
工作臺面尺寸(寬*長)		mm	1800*3000	1800*3000	2300*5000	2100*2000	2300*3000
工作臺移動方向行程(X軸)		mm	3000	3000	5000	2000	3000
主軸滑座移動方向行程(Y軸)		mm	2200	2500	2500	1500	2500
主軸上下移動方向行程(Z軸)		mm	1000	1000	1000	800	1000
龍門寬度		mm	2200	2700	2700	1650	2700
主軸端面至工作臺面距離		mm	250-1250	260-1260	260-1260	175-975	280-1280
工作臺T型(數目-尺寸X間距)			9-22*180	11-28*200	11-28*200	7-22*150	11-28*200
主軸規格(型號/安裝直徑)			BT50Φ200	BT50Φ190	BT50Φ190	BT50Φ190	BT50Φ190
主軸傳動 方式	直聯	rpm	最高轉速4000			最高轉速6000	最高轉速4000
	ZF減速+直聯	rpm	最高轉速4000，減速比1:1；4:1			最高轉速6000，減速比1:1；4:1	最高轉速4000，減速比1:1；4:1
	皮帶傳動	rpm	最高轉速6000，減速比1.5:1			/	最高轉速6000，減速比1.5:1
	ZF減速+皮帶傳動	rpm	最高轉速6000，減速比1:1；4:1			/	最高轉速6000，減速比1:1；4:1
	齒輪頭	rpm	最高轉速3000
XYZ軸滾珠絲桿規格			X:8016；Y:6310；Z:5010	X:8016；Y:6316；Z:5010		X:6310；Y:5010；Z:5010	X:8016；Y:6316；Z:5010
XY軸導軌規格			55規格重載滾柱線軌	滾柱線軌道軌55重載規格		X軸：變"V"滑軌；Z軸：鉅型滑軌	X軸：硬軌；Y軸滾柱直線道軌55重載規格
Z軸軌道規格			矩型滑軌
XYZ軸伺服電機傳動方式及傳動比			皮帶傳動，X軸2.5:1；Y軸2:1；Z軸2:1	皮帶傳動，傳動比：X軸2.5:1；Y軸2:1；Z軸2:1
主軸電機，X/Y/Z三軸伺服電機			主軸電機：22kw，廣域電機：X40Nm；Y:30Nm；Z30Nm	主軸電機：30kw，廣域電機：X60Nm(L2503)，100Nm(L2505)；Y:40Nm；Z401Nm		主軸電機：22kw，廣域電機：X40Nm；Y:30Nm；Z30Nm	主軸電機：30kw，廣域電機：X60-100Nm；Y:40Nm；Z40Nm
工作臺承重		T	7	10	16	5	12
機床重量		T	38	48	58	30	48

型號		單位	ZT-L2204	ZT-L2704 (X軸三線軌支撐)	ZT-L2705 (X軸三線軌支撐)	ZT-L2706 (X軸三線軌支撐)
工作臺面尺寸(寬*長)		mm	1800*4000	2300*4000	2300*5000	2300*6000
工作臺移動方向行程(X軸)		mm	4000	4000	5000	6200
主軸滑座移動方向行程(Y軸)		mm	2200	2700	2700	2700
主軸上下移動方向行程(Z軸)		mm	1000	1000	1000	1000
龍門寬度		mm	2200	2700	2700	2700
主軸端面至工作臺面距離		mm	250-1250	260-1260	260-1260	260-1260
工作臺T型(數目-尺寸X間距)			9-22*180	11-28*200	11-28*200	11-28*200
主軸規格(型號/安裝直徑)			BT50Φ200	BT50ΦΦ190	BT50ΦΦ190	BT50ΦΦ190
主軸傳動 方式	直聯	rpm	最高轉速4000
	ZF減速+直聯	rpm	最高轉速4000，減速比1:1，4:1
	皮帶傳動	rpm	最高轉速6000，減速比1.5:1
	ZF減速+皮帶傳動	rpm	最高轉速6000，減速比1:1，4:1
	齒輪頭	rpm	最高轉速3000
XYZ軸滾珠絲桿規格			X:8016；Y:6310；Z:5010	X:8026；Y:6316；Z:5010
XY軸導軌規格			X/Y軸55規格重載滾柱線軌	X軸三條55規格重載滾柱線軌，Y軸兩條55規格重載滾柱線軌
Z軸軌道規格			皮帶傳動，X軸減速比2.5:1，Y、Z軸減速比2:1	X軸減速器直聯4:1；YZ軸皮帶傳動Y軸2:1；Z軸2：1
XYZ軸伺服電機傳動方式及傳動比			主軸電機；22kw廣域電機；X:50Nm；Y:30Nm；Z:40Nm	主軸電機：22kw廣域電機；X:60Nm；Y:30Nm；Z:40Nm
主軸電機，X/Y/Z三軸伺服電機
工作臺承重		T	12	18	20	24
機床重量		T	53	55	60	70

型號		單位	ZT-L3206 (X軸四線軌支撐)	ZT-L3208 (X軸四線軌支撐)	ZT-L1502	ZT-L2202
工作臺面尺寸(寬*長)		mm	2500*6400	2500*8000	1200*2000	1800*2000
工作臺移動方向行程(X軸)		mm	6200	8200	2000	2200
主軸滑座移動方向行程(Y軸)		mm	3800(有效行程3200)	3800(有效行程3200)	1500	2200
主軸上下移動方向行程(Z軸)		mm	1250	1250	800	1000
龍門寬度		mm	3200	3200	1650	2200
主軸端面至工作臺面距離		mm	360-1610	300-1550(可選配整體加高500立柱，此時為800-2050)	175-975	250-1250
工作臺T型(數目-尺寸X間距)			13-28*200	13-28*200	7-22*150	9-22*180
主軸規格(型號/安裝直徑)			BT50/Φ200	BT50/Φ200	BT50/Φ190	BT50/Φ200
主軸傳動 方式	直聯	rpm	最高轉速3000		最高轉速6000	最高轉速4000
	ZF減速+直聯	rpm	最高轉速3000，減速比1:1；4:1		最高轉速6000，減速比1:1；4:1	最高轉速4000，減速比1:1；4:1
	皮帶傳動	rpm	最高轉速6000，減速比1.5:1		/	最高轉速6000，減速比1.5:1
	ZF減速+皮帶傳動	rpm	最高轉速6000，減速比1:1,4:1；最高轉速4000，減速比1:1,4:1		/	最高轉速6000，減速比1:1,4:1
	齒輪頭	rpm	最高轉速3000
XYZ軸滾珠絲桿規格			X:10020；Y:8020；Z:6316	X:10020；Y:8020；Z:6316	X:6310；Y:5010；Z:5010	X:6310；Y:6310；Z:5010
XY軸導軌規格					55規格重載滾柱線軌
Z軸軌道規格			X軸4條65滾珠線軌，Y軸55規格重載滾柱線軌		矩型滑軌
XYZ軸伺服電機傳動方式及傳動比			XY軸減速器直聯，X軸傳動比7.5:1，Y軸傳動比4:1，Z軸皮帶傳動比2:1		皮帶傳動，X軸2.5:1；Y軸2:1；Z軸2:1
主軸電機，X/Y/Z三軸伺服電機			主軸電機：30kw，廣域電機：X60Nm；Y:40Nm；Z40Nm	主軸電機：30kw，廣域電機：X75Nm；Y:40Nm；Z40Nm	主軸電機：22kw，廣域電機：X40Nm；Y:30Nm；Z30Nm	主軸電機：22kw，廣域電機：X40Nm；Y:30Nm；Z30Nm
工作臺承重		T	22	32	4	5
機床重量		T	82	98	30	32

本公司機床不斷進行研發改良，如有更改規格恕不另行通知。本資料圖片僅供參考，以實際產品樣為準。
